据UploadVR相关文章爆料，Magic Leap在去年曾悄悄收购了Molecular Imprints公司，试图依靠该公司实现其具备光场显示的产品。UploadVR爆料称，该公司专有的技术是在透镜表面实现表面浮雕波导技术。
对于一向神秘的Magic Leap而言，我们只能从专利申请到收购等相关消息去了解该公司的相关情况。换句话说，他们自己并没有清晰的路径来实现他们的愿景。在发展期间，他们尝试了各种光学设计，只为寻找能够实现批量生产光场显示效果的技术。光场显示技术能够产生景深效果，并使得焦点中的物体呈现清晰的效果，而非焦点中的物体则将呈现模糊的效果，光场显示也允许虚拟内容实现更为逼真的渲染。
而在去年4月时，Abovitz伴随其“光子芯片”登陆了《连线》杂志的封面。该名称中“芯片”名称使用参考了被用来制造他们的理论显示屏的制造方法。
在其2013年到2014年期间，其专利申请显示他们探索了大量奇特的光学设计，但均只有着纸面上的功能，其规格是现存制造方法所无法实现的，理论上展现了采用用于制造CPU的科技来使这些显示屏成为可能。但是如果人们暂且停止对Magic Leap最终成功的可能性的怀疑，以及在制造上的努力（怀疑同样存在），他们仍然将面临两大主要障碍：
首先是成本花费：比起现有的CPU来说，单眼镜片透镜是CPU的数倍大。此外一副框架要求两只透镜。这意味着即使Magic Leap在该方式上获得成功，每一幅眼镜单是透镜制造的成本就将花费数千美元，他们将缺少像英特尔大量生产芯片一样所具备的规模经济。用这种方式制造镜片将是奢侈的。
其二，埋在这些专利申请中的是透镜的规格建议，需要镜片厚度为1到1.5厘米。Magic Leap正在针对消费者市场——即便他们能够制造，即便无视制造成本——即使将交付给消费者市场的是最卓越的显示屏，也存在空想家的因素。而问题往往出现在细节上。
而去年Magic Leap收购的这家公司，专有技术正是在透镜表面打印相应浮雕波导技术的棱镜。如果采用该迭代的显示屏，将能够极好的传送Magic Leap的波导，并能够在薄层形状上产生光场显示。而其花费也能够得以承担。但考虑到该公司的竞争对手Dispelix已经具备相应的打印表面浮雕波导技术，Avegent AR头显也展示了光场显示技术，Magic Leap可能在某种层面上失去了其新颖性。

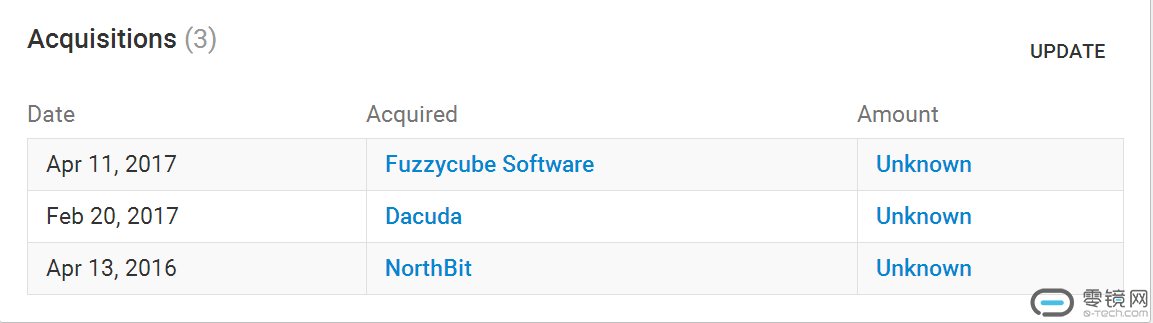

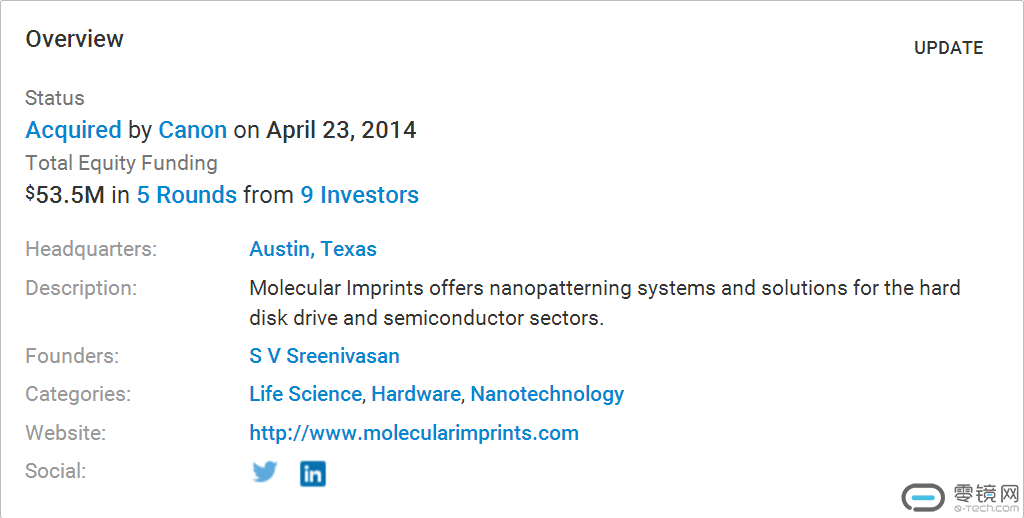

零镜网查询了被收购的该公司的相关信息，信息显示该公司已于2014年4月23日由佳能公司收购。目前尚不知Magic Leap采用何种方式实现了对该公司的再次收购。而正如文中所言是悄然收购，目前无法在任何其他新闻源头证实该消息。而在Cruchbase上，Magic Leap的收购信息仍然止于下述三家。Magic Leap的产品是否有望在今年推向市场，一如对 Molecular Imprints的收购仍然成谜。
