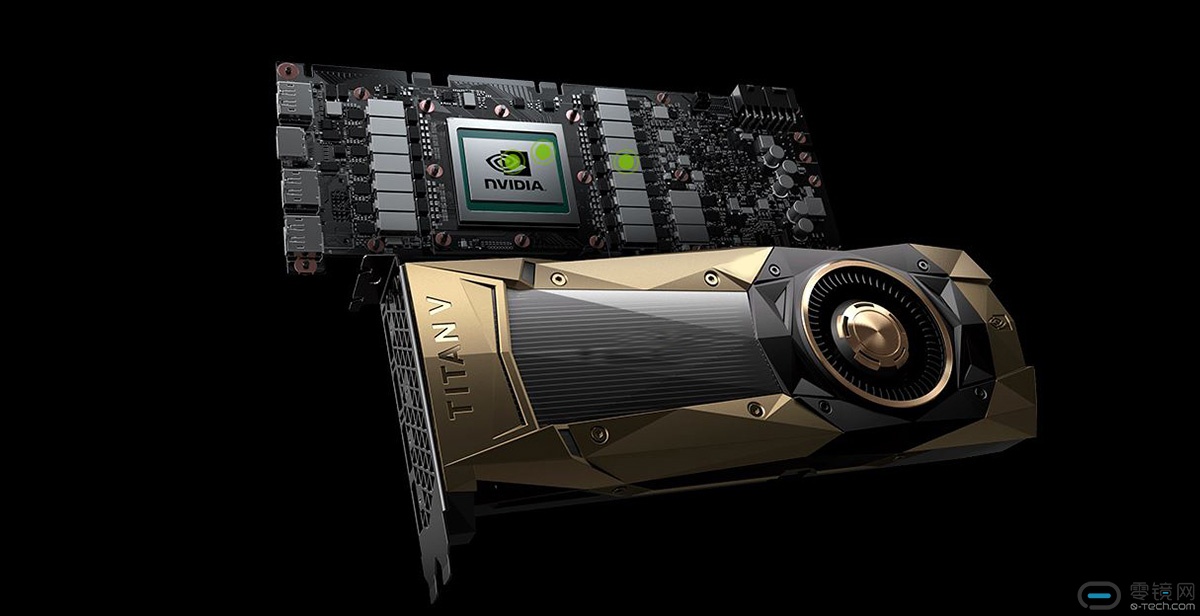

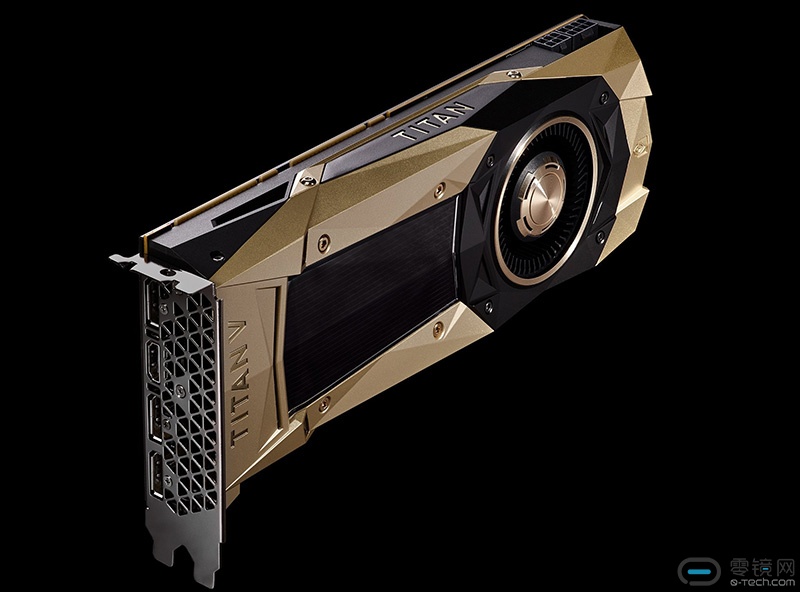

很突兀，NVIDIA CEO黄仁勋在上周末发布了新一代旗舰级“泰坦”显卡——GTX TITAN V，其后缀“V”应该是标识它基于全新的伏特(Volta)架构。
我可以想象它比当前的旗舰更强，但绝对料不到能强到“封神”，一些媒体已经将它神话，宣传理论计算性能大约是上代旗舰的10被！(传说浮点运算能力高达110TFLOPs，但我可以负责的告诉你，其实是15TFLOPs)
好吧，玩PC超过10年，芯片换代性能翻番已难得，但并非没有过，但飞升10倍却绝对让人震惊，难道NVIDIA掌握了什么外星黑科技？于是赶紧联系厂家了解详细情况，一番分析下来，我敢肯定的是，一些媒体兴奋过头了，NVIDIA此番能如此快推出新架构，是因为它们偷懒了，而不是掌握了黑科技！
GTX TITAN V采用12nm工艺，比之前Pascal架构的GTX 1080Ti等显卡使用的16nm工艺更先进。这通常也意味着更高的晶体管密度和更出色的能耗比。
但根据此前的爆料，台积电这个所谓的全新12nm工艺和GlobalFoundries等厂的12nm FD-SOI工艺不同，它看起来并非一个完整的跨代升级版本。有分析者笑称这个12nm是此前16nm工艺的马甲，因为这其实是台积电16nm工艺的第四个缩微改进版本，经过改良后，它具有更低的漏电率和成本优势，并且晶体管线宽已经领先三星的所谓14nm工艺。为了配合三星的数字游戏，彰显自己工艺的优势，台积电改称它为12nm。

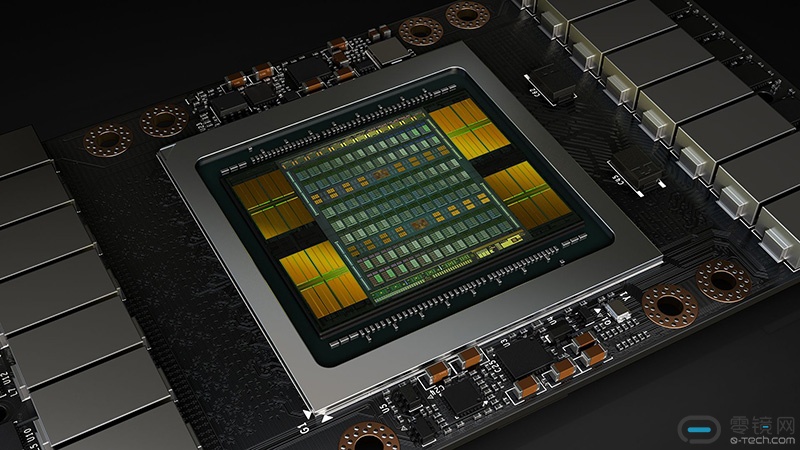

这个工艺并非真正的劝解缩放式升级，但依旧具有不错的改良效果。至少从成品GTX TITAN V上看，它成功完成了211亿超大核心的代工任务(当然，这个数据很可能是因为包含了HBM片上12GB显存的原因)。但无论如何，这个数据也远远超过了上代GTX TITAN XP核心120亿晶体管的规模。

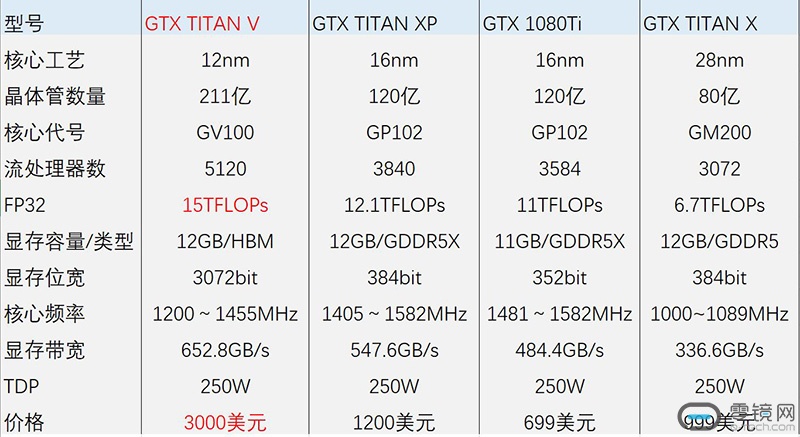

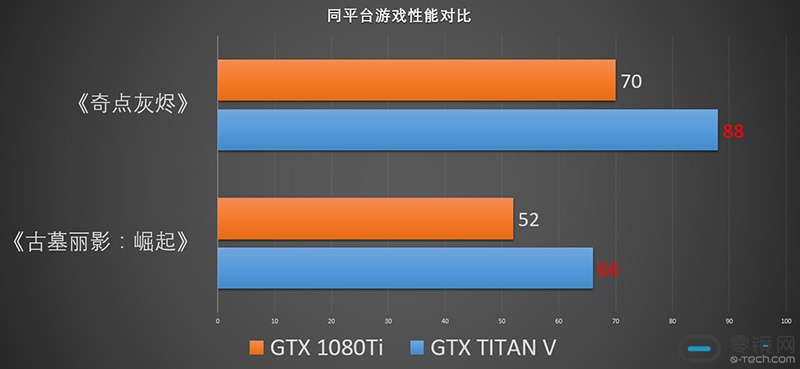

规格的提高自然带来性能的增长，国内目前还没有拿到测试卡，不过好在国外已经有达人公布了一些测试成绩。从测试来看，它的游戏表现有些对不起自己的硬件规模。它的计算单元比GTX 1080Ti多出了40%以上，显存带宽也更是高出了35%左右。但是实际游戏成绩多数时候领先也就25%左右，甚至更低。
GTX TITAN V计算单元是足够多，但是核心频率相应降低。简单类比，你会发现5120(TITAN V计算单元)*1200(TITAN V核心频率)恰好比3584(1080Ti计算单元)*1481(1080Ti核心频率)强出25%左右的计算能力，也就是说具体到单个流处理器上，两代架构的同频性能是一样的。
这让我有理由相信此前坊间的一种推测：
“由于竞争压力小(主要指AMD显卡不给力)，所以NVIDIA并不急于拿出更多的技术储备来更新显卡。新的Volta架构主要做了深度学习等AI计算、专业计算方面的强化升级，游戏计算上和上代帕斯卡架构没有太大区别，你可以理解为堆核心数量的马甲设计。“
很明显，从这个角度看NVIDIA显然在流处理器设计上偷懒了，目前的设计针对游戏计算不可能已经达到没有改进空间的水平。但是游戏显卡增长的乏力，以及专业领域更加丰厚的利润是诱惑NVIDIA偏心强化“最大浮点运算“能力的诱因。
也是这个“最大“导致了一些媒体的误导性解读，在此我跟大家解释下为何15TFLOPs会被一些媒体解读为110TFLOPs(传说中的双卡顶超算)？
其实此处的110TFLOPs是单纯的指深度学习计算能力，因为NVIDIA在努力转型为一家专注于AI计算的公司，但AI计算经常使用的深度学习模型对计算器的要求并不高，需要的是量大。所以传统浮点计算中的64位双精度、32位单精度其实没什么意义。

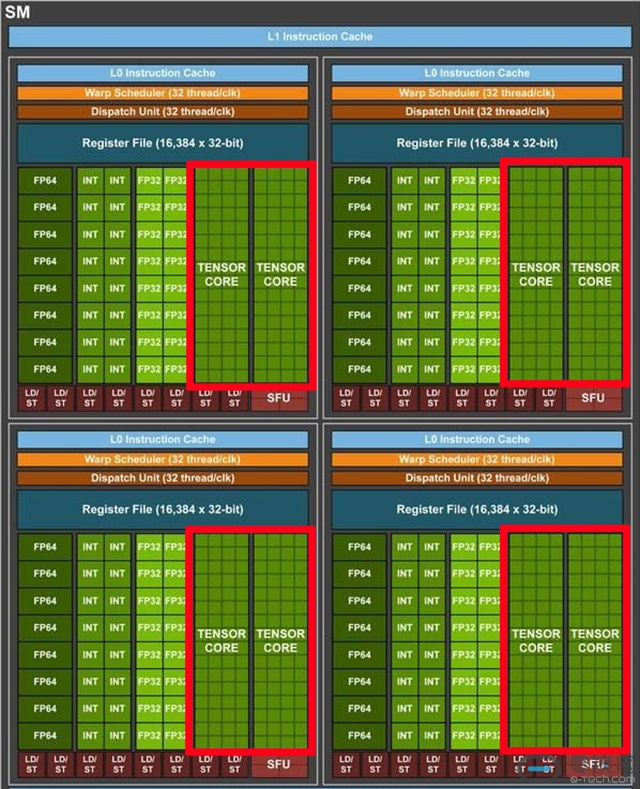

因此他们从帕斯卡架构开始就开始专注优化半精度，即FP16，Volta架构更进一步细化到FP8(可以简单理解为1/4精度)，也就是NVIDIA宣称的革命性的Tensor运算单元设计，效率极高还非常省电。也正因为此，加上传统的浮点单元，最终造就了TITAN V AI浮点“最高“110 TFLOPs的传说。

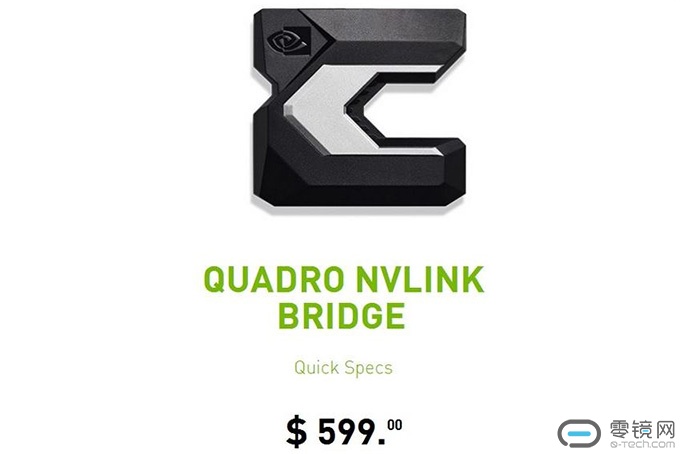

所以想要靠堆TITAN V实现动辄FP32性能200～300TFLOPs的超算机，至少要是十几张卡并联。当然，这么多卡并联是不可能的，NVIDIA官方允许的最多只能2路并联。而且两卡并联的桥接器单价高达500多美元，你没看错！单桥接器价格就是此前半张旗舰卡了……
虽说TITAN系列的定位很特殊，可以用来专业应用，也可以是顶级游戏卡，但是很明显，Volta架构的TITAN V从价格设计之初就更进一步偏向专业化了，玩游戏更像是兼职了……
我相信多数玩家肯定是不满意的，价格比之前的GTX TITAN XP翻倍还多，比4路GTX 1080Ti还贵！但游戏性能只比单张GTX 1080Ti提升25%左右，这信仰充不充值？或者是期待更偏向游戏的GTX 2080Ti(猜想型号)？
